1. PLC 및 PC 제어용
|
| |
1-1 인크리멘털(증분) 타입 |
| |
|

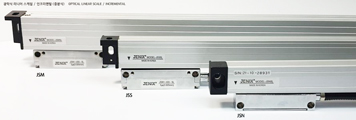

LF 스케일 (또는 NC 스케일) |
| |
|
|
| 옵티칼 LF 리니어 스케일 |
 |

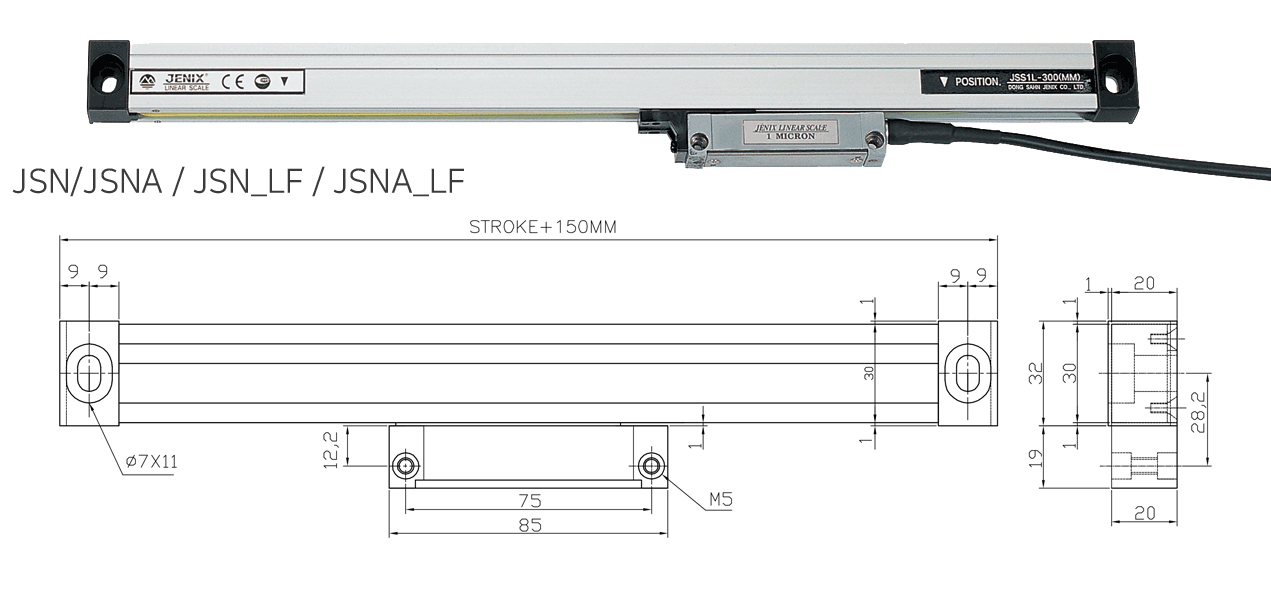

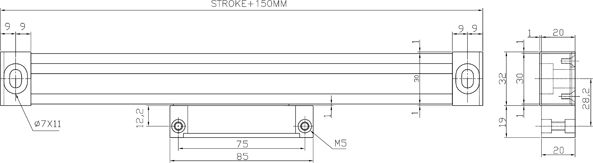

| JSN_LF 도면 보기 / JSS_LF 도면 보기 / JSM_LF 도면 보기 |
모델명 |
JSN, JSS, JSM ( LF ) |
| 측정 타입 |
증분형 (incremental) |
| 분해능 |
0.1 ㎛ (0.1LF) |
0.5 ㎛(0.5LF) |
1 ㎛(1LF) |
5 ㎛(5LF) |
| 정도 / Accuracy |
2+2L/1000 mm |
2+2L/1000 mm |
2+2L/1000 mm |
3+3L/1000 mm |
| 출력 펄스 |
2500 pulse/mm |
500 pulse/mm |
250 pulse/mm |
50 pulse/mm |
| 최대 이동 속도 |
9m/min |
36m/min |
36m/min |
60m/min |
| 출력 레벨 |
5V differential (라인 드라이브) |
| 출력 시그널 |
|
| 측정 원기 |
20㎛ 간격의 눈금 유리 스케일 |
| 레퍼런스 마크 |
25mm 간격 |
| 눈금 주기 |
0.02mm |
| 용도 |
PLC 및 PC 제어용 |
| 최대 진동 |
30㎨ (3G) |
| 이동 부하 |
≤5N |
| 작동 온도 |
0℃ ~ 50℃ |
| 저장 온도 |
-20℃ ~ 70℃ |
| 최대 케이블 길이 |
30m (표준 3m, 4m) |
| 공급 전원 |
DC 5V ±5%, 150mA |
| 보호 등급 |
IP53 |
| 측정 거리(mm) |
50mm ~ 3000mm |
|
| |
|
|
마그네틱 LF 리니어 스케일 |
| |
 |
 |
 |
| 모델명 |
MSS_LF |
MSOW_LF |
MSP_LF |
| 측정 타입 |
증분형(incremental) |
| 분해능 |
10㎛, 5㎛ |
10㎛, 5㎛, 1㎛ |
10㎛, 5㎛ |
| 정도/Accuracy |
± 10 ㎛ |
| 출력 펄스 |
25pulse/mm(10㎛), 50 pulse/mm (5㎛), 250 pulse/mm (1㎛) |
| 출력 레벨 |
5V differential (라인 드라이브) |
| 출력 시그널 |
|
| 보호 등급 |
IP53 |
IP67 |
| DC공급 전원 |
DC 5V ±5%, 150mA |
| 작동 온도 |
0℃ ~ 50℃ |
| 저장 온도 |
-20℃ ~ 70℃ |
| 최대 케이블 길이 |
30m (표준 3m, 4m) |
| 극(pole)피치 |
2mm |
5mm or 2mm |
2mm |
| 레퍼런스 마크 |
2mm |
5mm or 2mm |
2mm |
| 최대 측정거리 |
5000mm |
5000mm |
1000mm |
|
| |
1-2 앱솔루트 (절대) 타입 |
| |
|
|

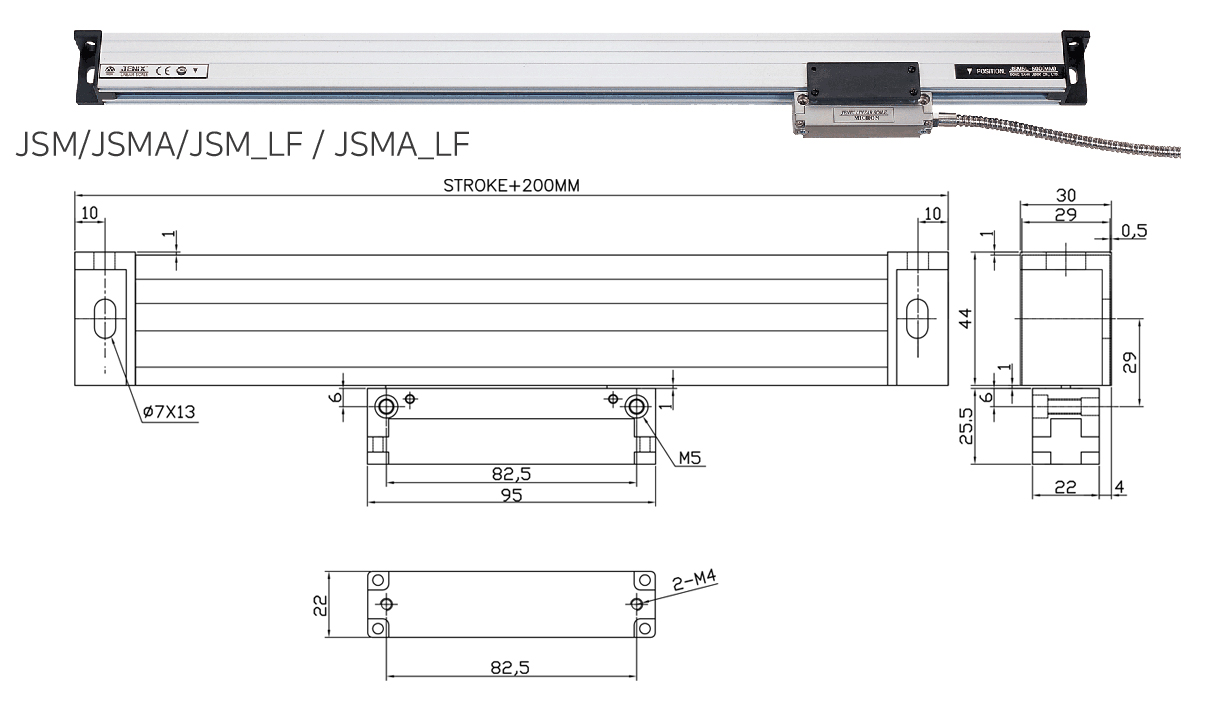

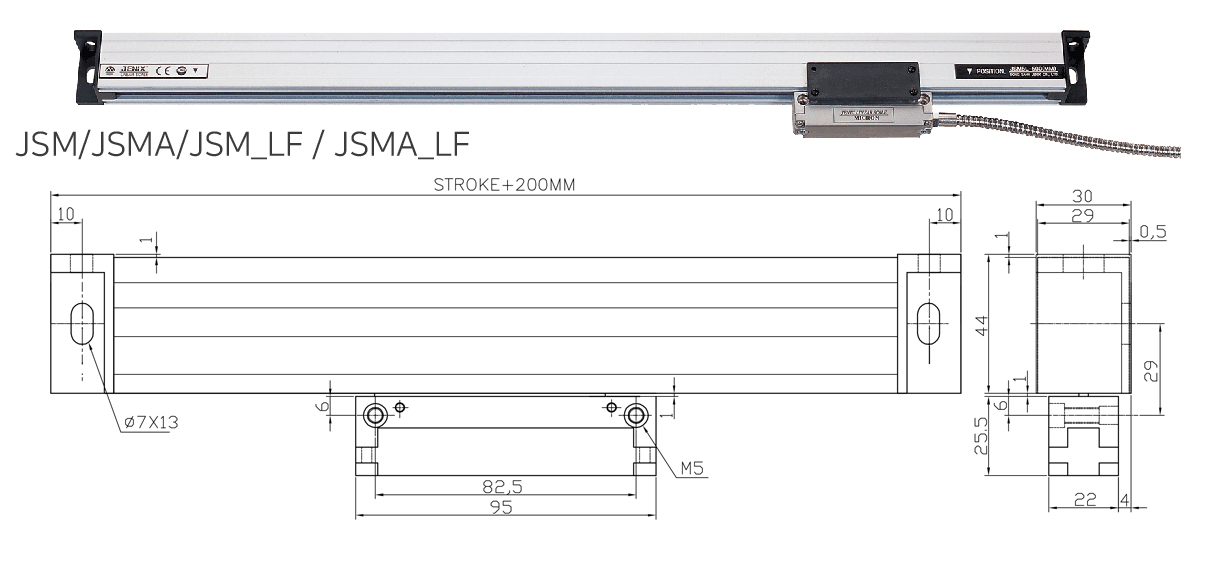

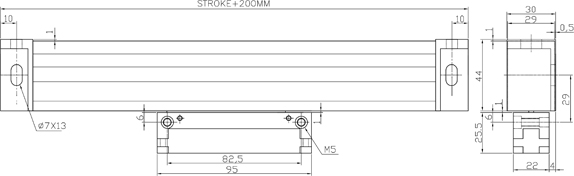

| JSMA_LR |
|
인터페이스 |
MODBUS RTU (RS485) |
| 모델명 |
JSMA0.1LR |
JSMA0.5LR |
JSMA1LR |
JSMA5LR |
| 분해능 |
0.1㎛ |
0.5㎛ |
1㎛ |
5㎛ |
| 용도 |
PLC 및 PC 제어용 |
| 공급 전압 |
DC5V |
| 최대 케이블 길이 |
20m |
| 최대 속도 |
250m/min |
| 정도 / Accuray |
±5㎛ |
| 원기 / 판독방법 |
단일 트랙 글라스 / 앱솔루트 (절대식) |
| 최대 진동 |
10g |
| 최대 충격 |
30g |
| 최대 가속 |
10g (측정 방향으로) |
| 필요 구동력 |
< 5N |
| 작동 온도 |
0℃ ~ 50℃ |
| 저장 온도 |
-20℃ ~ 70℃ |
| 상대 습도 |
20~80％ |
| 보호 등급 |
IP53 |
| 측정 길이 (mm) |
50 100 150 200 250 300 400 450 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 |
|
| |
|
|
|
| |
|
|

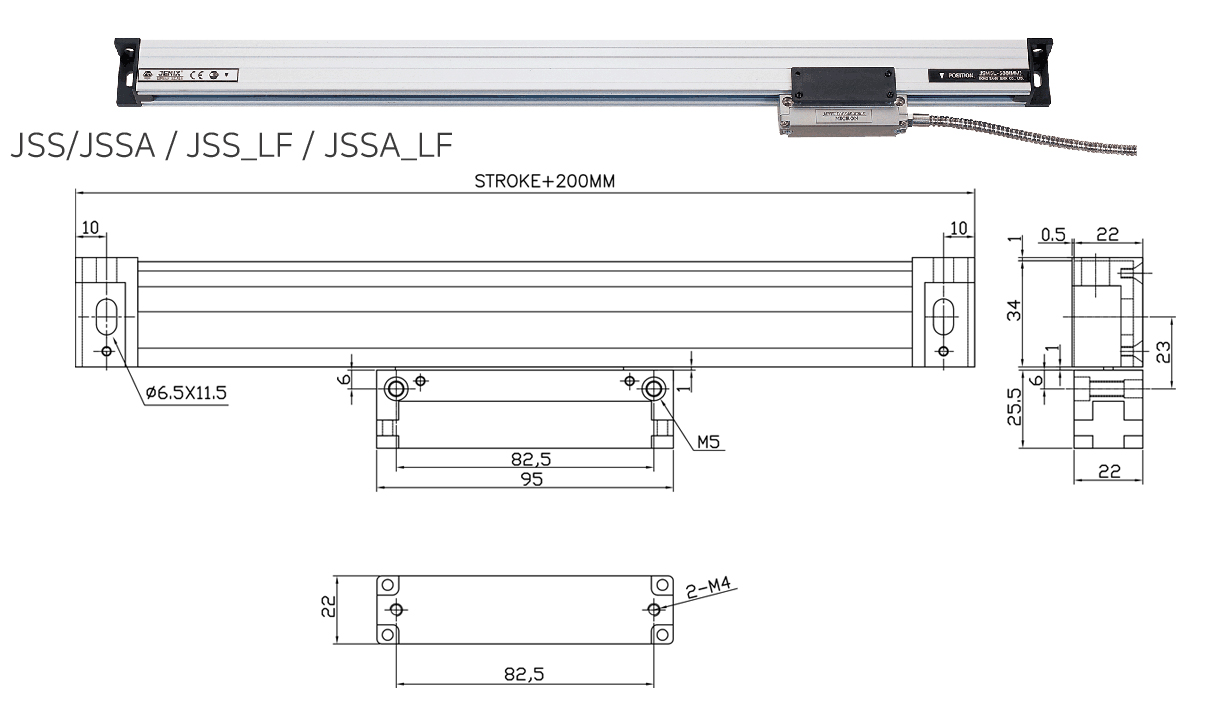

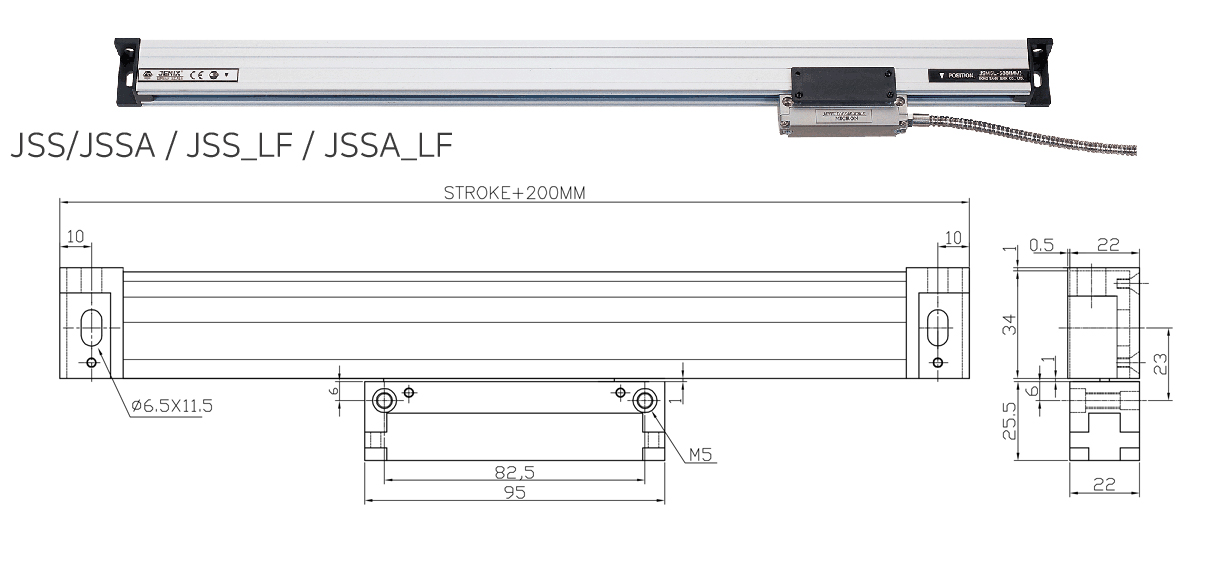

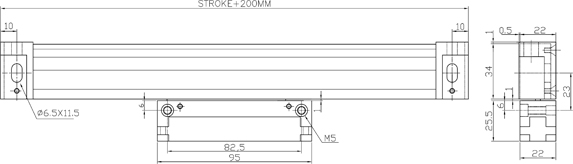

| JSSA_LR |
|
인터페이스 |
MODBUS RTU (RS485) |
| 모델명 |
JSSA0.1LR |
JSSA0.5LR |
JSSA1LR |
JSSA5LR |
| 분해능 |
0.1㎛ |
0.5㎛ |
1㎛ |
5㎛ |
| 용도 |
PLC 및 PC 제어용 |
| 공급 전압 |
DC5V |
| 최대 케이블 길이 |
20m |
| 최대 속도 |
250m/min |
| 정도 / Accuray |
±5㎛ |
| 원기 / 판독방법 |
단일 트랙 글라스 / 앱솔루트 (절대식) |
| 최대 진동 |
10g |
| 최대 충격 |
30g |
| 최대 가속 |
10g (측정 방향으로) |
| 필요 구동력 |
< 5N |
| 작동 온도 |
0℃ ~ 50℃ |
| 저장 온도 |
-20℃ ~ 70℃ |
| 상대 습도 |
20~80％ |
| 보호 등급 |
IP53 |
| 측정 길이 (mm) |
50 100 150 200 250 300 400 450 500 600 700 800 900 1000 |
|
| |
|
|
| JSNA_LR |
|
인터페이스 |
MODBUS RTU (RS485) |
| 모델명 |
JSNA0.1LR |
JSNA0.5LR |
JSNA1LR |
JSNA5LR |
| 분해능 |
0.1㎛ |
0.5㎛ |
1㎛ |
5㎛ |
| 용도 |
PLC 및 PC 제어용 |
| 공급 전압 |
DC5V |
| 최대 케이블 길이 |
20m |
| 최대 속도 |
250m/min |
| 정도 / Accuray |
±5㎛ |
| 원기 / 판독방법 |
단일 트랙 글라스 / 앱솔루트 (절대식) |
| 최대 진동 |
10g |
| 최대 충격 |
30g |
| 최대 가속 |
10g (측정 방향으로) |
| 필요 구동력 |
< 5N |
| 작동 온도 |
0℃ ~ 50℃ |
| 저장 온도 |
-20℃ ~ 70℃ |
| 상대 습도 |
20~80％ |
| 보호 등급 |
IP53 |
| 측정 길이 (mm) |
50 100 150 200 250 300 400 450 500 |
|
| |
|
|
|
2. CNC 제어용 |
| |
|
|

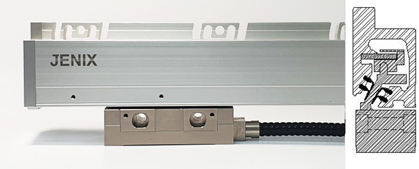

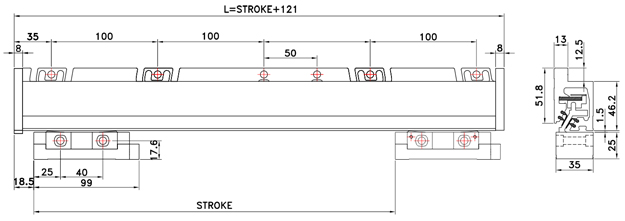

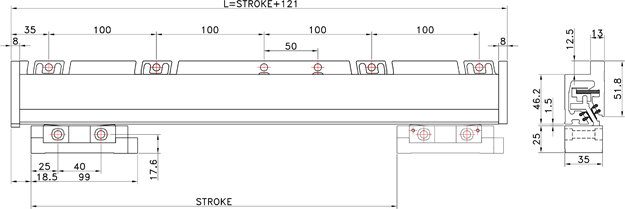

| HAS / HAR |
|
인터페이스 |
DRIVE-CLiQ |
MODBUS RTU(RS485) |
| 모델명 |
HAS |
HAR |
| 분해능 |
0.01㎛ (10nm) |
| 용도 |
CNC 제어용 |
| 정도 / Accuracy |
±3㎛ |
| 원기 / 판독방법 |
단일 트랙 글라스 / 앱솔루트 (절대식) |
| 최대 케이블 길이 |
30m |
| 공급 전압 |
DC 9V ~ 24V |
| 최대 속도 |
250m/min |
| 최대 진동 |
20g |
| 최대 충격 |
30g |
| 최대 가속 |
10g (측정 방향으로) |
| 필요 구동력 |
< 5N |
| 작동 온도 |
0℃ ~ 50℃ |
| 저장 온도 |
-20℃ ~ 70℃ |
| 상대 습도 |
20~80％ |
| 보호 등급 |
IP53(기본), IP64 (압축공기 사용시) |
| 측정 가능 거리(mm) |
140 240 340 440 540 640 740 840 940 1040 1140 1240 1340 1440 1540 1640 1740 1840 2040 2240 2440 2640 2840 3040 |
|
| |
|
|
|
| |
|
|
| MAS / MAR |
|
인터페이스 |
DRIVE-CLiQ |
MODBUS RTU(RS485) |
| 모델명 |
MAS |
MAR |
| 분해능 |
0.01㎛ (10nm) |
| 용도 |
CNC 제어용 |
| 정도 / Accuracy |
±3㎛ |
| 원기 / 판독방법 |
단일 트랙 글라스 / 앱솔루트 (절대식) |
| 최대 케이블 길이 |
30m |
| 공급 전압 |
DC 9V ~ 24V |
| 최대 속도 |
250m/min |
| 최대 진동 |
10g |
| 최대 충격 |
30g |
| 최대 가속 |
10g (측정 방향으로) |
| 필요 구동력 |
< 5N |
| 작동 온도 |
0℃ ~ 50℃ |
| 저장 온도 |
-20℃ ~ 70℃ |
| 상대 습도 |
20~80％ |
| 보호 등급 |
IP53(기본), IP64 (압축공기 사용시) |
| 측정 가능 거리(mm) |
50 100 150 200 250 300 400 450 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 |
|
| |
|
|
|
| |
|
|
| SAS / SAR |
|
인터페이스 |
DRIVE-CLiQ |
MODBUS RTU(RS485) |
| 모델명 |
SAS |
SAR |
| 분해능 |
0.01㎛ (10nm) |
| 용도 |
CNC 제어용 |
| 정도 / Accuracy |
±3㎛ |
| 원기 / 판독방법 |
단일 트랙 글라스 / 앱솔루트 (절대식) |
| 최대 케이블 길이 |
30m |
| 공급 전압 |
DC 9V ~ 24V |
| 최대 속도 |
250m/min |
| 최대 진동 |
10g |
| 최대 충격 |
30g |
| 최대 가속 |
10g (측정 방향으로) |
| 필요 구동력 |
< 5N |
| 작동 온도 |
0℃ ~ 50℃ |
| 저장 온도 |
-20℃ ~ 70℃ |
| 상대 습도 |
20~80％ |
| 보호 등급 |
IP53(기본), IP64 (압축공기 사용시) |
| 측정 가능 거리(mm) |
50 100 150 200 250 300 400 450 500 600 700 800 900 1000 |
|
| |
|
|
|
| |
|
|
| NAS / NAR |
|
인터페이스 |
DRIVE-CLiQ |
MODBUS RTU(RS485) |
| 모델명 |
NAS |
NAR |
| 분해능 |
0.01㎛ (10nm) |
| 용도 |
CNC 제어용 |
| 정도 / Accuracy |
±3㎛ |
| 원기 / 판독방법 |
단일 트랙 글라스 / 앱솔루트 (절대식) |
| 최대 케이블 길이 |
30m |
| 공급 전압 |
DC 9V ~ 24V |
| 최대 속도 |
250m/min |
| 최대 진동 |
10g |
| 최대 충격 |
30g |
| 최대 가속 |
10g (측정 방향으로) |
| 필요 구동력 |
< 5N |
| 작동 온도 |
0℃ ~ 50℃ |
| 저장 온도 |
-20℃ ~ 70℃ |
| 상대 습도 |
20~80％ |
| 보호 등급 |
IP53(기본), IP64 (압축공기 사용시) |
| 측정 가능 거리(mm) |
50 100 150 200 250 300 400 450 500 |
|
